冷卻塔設計氣象條件

大氣壓力：P =1.004×10Pa(753mmHg)

干球溫度：θ =31.5℃

　　濕球溫度：τ =28℃（方形和普通型為27℃）

　　冷卻塔設計參數

1.標準型：進塔水溫37℃,出塔水溫32℃

　　2.中溫型：進塔水溫43℃,出塔水溫33℃

　　3.高溫型：進塔水溫60℃,出塔水溫35℃

　　4.普通型：進塔水溫37℃,出塔水溫32℃

　　5.大型塔：進塔水溫42℃,出塔水溫32℃

**、冷卻塔的類型特點

　　河南冷卻塔是集空氣動力學、熱力學、流體學、化學、生物化學、材料學、靜、動態結構力學，加工技術等多種學科為一體的綜合產物。水質為多變量的函數，冷卻更是多因素，多變量與多效應綜合的過程。冷卻塔按水與空氣相對流動狀況不同，不同類型冷卻塔優、劣，是冷卻塔業界在學術上長期爭論不休的問題，這種爭論有力地促進了冷卻塔的技術的發展，在爭論中各自揚長避短，使冷卻塔技術不斷完善，向節能降耗，提高效率，降低投資等目標不斷技術進步。冷卻塔熱力性能好壞、噪聲高低、耗電大小、漂水多少是衡量冷卻塔品質優劣的關鍵，是用戶及設計師在選用冷卻塔時反復考察比較中*觀注的焦點。

　　一、逆流塔特點：

　　1、水在塔內填料中，水自上而下，空氣自下而上，兩者流向相反一種冷卻塔。

　　2、逆流冷卻塔熱力性能好。

分三個冷卻段：

　　①布水器到填料頂這一空間，此段的水溫較高，所以仍可將熱量傳給空氣。

　　②填料水與空氣熱交換段。

　?、厶盍现良乜臻g淋水段，水在此段被冷卻稱之為“尾效”。在我國北方水溫可下降1-2℃。

綜上所述，逆流塔比橫流塔在相同的情況下，填料體積小20％左右，逆流塔熱交換過程更合理冷效高。

　　3、配水系統不易堵塞、淋水填料保持清潔不易老化、濕氣回流小、防凍化冰措施更容易。多臺可組合設計，冬季以所需的水溫水量可合并單臺運行或全部停開風機。

　　4、施工安裝檢修容易、費用低，常用在空調和工業大、中型冷卻循環水中。

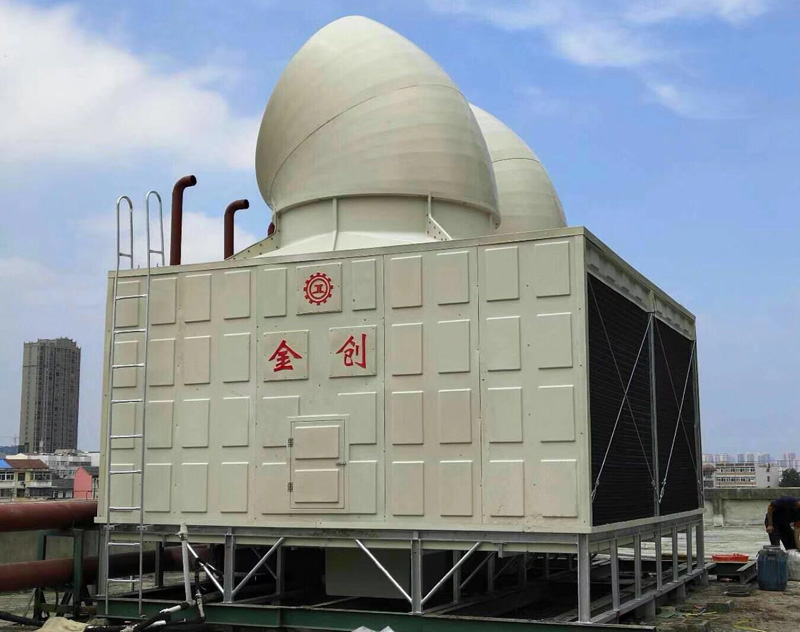

二、橫流塔特點：

　　1、水在塔內填料中，水自上而下，空氣自塔外水平流向塔內兩者流向呈垂直正交一種冷卻塔。常用在噪聲要求嚴格的居民區內，是空調界使用較多的冷卻循環塔。優點：節能、水壓低、風阻小、亦配置低速電機、無滴水噪聲和風動噪聲，填料和配水系統檢修方便。

　　2、可隨建筑形狀隨意構筑基礎多臺放置，根據所需的水溫分別啟動單臺或多臺冷卻塔。

　　3、應注意的是：框架要多40％熱交換時要有較多的填料體積，填料易老化、配水孔易堵塞、防結冰不好、濕氣回流大。橫流塔的優點正是逆流塔的缺點。

　　三、噴霧通風無填料冷卻塔特點：

　　采用獨特的噴霧噴嘴安裝在冷卻塔底上部進風處，有噴霧自旋無電機送風和塔頂排風兩種方式。將熱水經噴嘴內旋片時產生內旋流形成細微霧狀化噴出，使霧狀存在向上噴順流亦下落逆流兩個冷卻時效。霧化均勻無中空現象，冷卻效果穩定、電能消耗低、漂水率0.01％，不用填料、造價低壽命長，符合 GB7190.1-1997國家標準。使用范圍冶金、食品、化工、高濁、高溫、防腐冷卻塔。

　　四、封閉式冷卻塔特點：

　　1. 封閉式冷卻塔是傳統冷卻塔的一種變形和發展。它實際上是一種蒸發式冷卻塔，冷卻器和濕式冷卻塔的組合，它是臥式的蒸發式冷卻塔，工藝流體在管內流過，空氣在管外流過，兩者互不接觸。塔底蓄水池內的水由循環泵抽取后，送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸，成為一種封閉式冷卻塔，通過噴淋水增強傳熱傳質的效果。

　　2.封閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，蒸發式冷卻塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質顯著增強，也具有明顯的優點。
